亚洲?v无码国产综合专区|成人精品激情免费视频|中日av乱码一区二区三区乱码|亚洲av性色精品国产小电影|国产一区二区三区你懂的|亚洲日产综合欧美一区二区|韩国在线观看一区二区三区|亚洲成a人片在线观看导航

PET離型膜類別

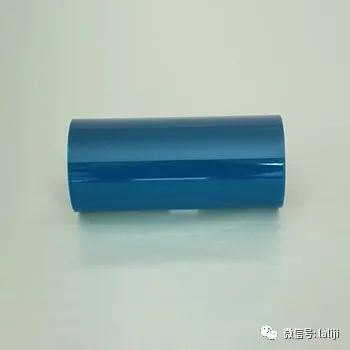

PET離型膜的特性

PET離型膜一般用來隔離粘性材料，所以廣泛用于電子.噴繪耗材.反光材料.膠帶.自粘防水卷材和模切等加工制造行業(yè)。

下面科建儀器簡單的概括了離型膜的類別，以及其特性、用途。

1、不同基材

PE離型膜/PET離型膜/OPP離型膜/復(fù)合離型膜（即基材是有二種或二種以上的材質(zhì)復(fù)合而成的）等。

2、離型力

輕離型離型膜/中離型離型膜/重離型離型膜。

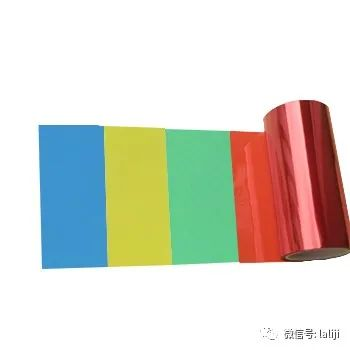

3、顏色

紅色離型膜/黃色離型膜/綠色離型膜/藍(lán)色離型膜等各種顏色的PET離型膜。

4、表面處理

單面離型膜/雙面離型膜/無硅離型膜/氟塑離型膜/單面電暈/雙面電暈/磨砂離型膜/啞光離型膜等。

5、用途

硅油膜/離型膜-聚酯薄膜(PET)/聚酯薄膜/預(yù)涂膜/光擴(kuò)散膜/彩色噴墨膠片(電腦膜)/電子行業(yè)印刷薄膜/磨砂膜/繪圖膜/白色聚酯薄膜/黑色聚酯薄膜/PET/聚酯薄膜\PET麥拉等。

這里也著重說一下單面/雙面PET離型膜特性：單面/雙面PET離型膜因其優(yōu)異的耐高溫特性，廣泛應(yīng)用于模切，膠粘制品復(fù)合。產(chǎn)品采用PET薄膜為基材，在單面或兩面均勻涂布一層極薄的離型劑而成，PET離型膜，表面平整光潔，涂布均勻，無皺折、顆粒、氣泡等缺陷。產(chǎn)品物理性能優(yōu)良，厚度公差小，熱收縮率低。具有高抗張強(qiáng)度，抗拉伸性，化學(xué)惰性。因此PET離型膜與膠粘制品復(fù)合時離型膜無遷移現(xiàn)象、消除了硅樹脂離型膜轉(zhuǎn)移到其所緊貼的材料上去的隱患；并且PET離型膜單面或雙面涂層單位面積重量的允差非常??；基膜具有優(yōu)異的機(jī)械強(qiáng)度和化學(xué)性能，在較長時間內(nèi)耐高溫性可以達(dá)到180°C，10分鐘內(nèi)可以達(dá)到200°C，因此在天氣條件下有很高的穩(wěn)定性和極長的保存期限。

KJ-1065A

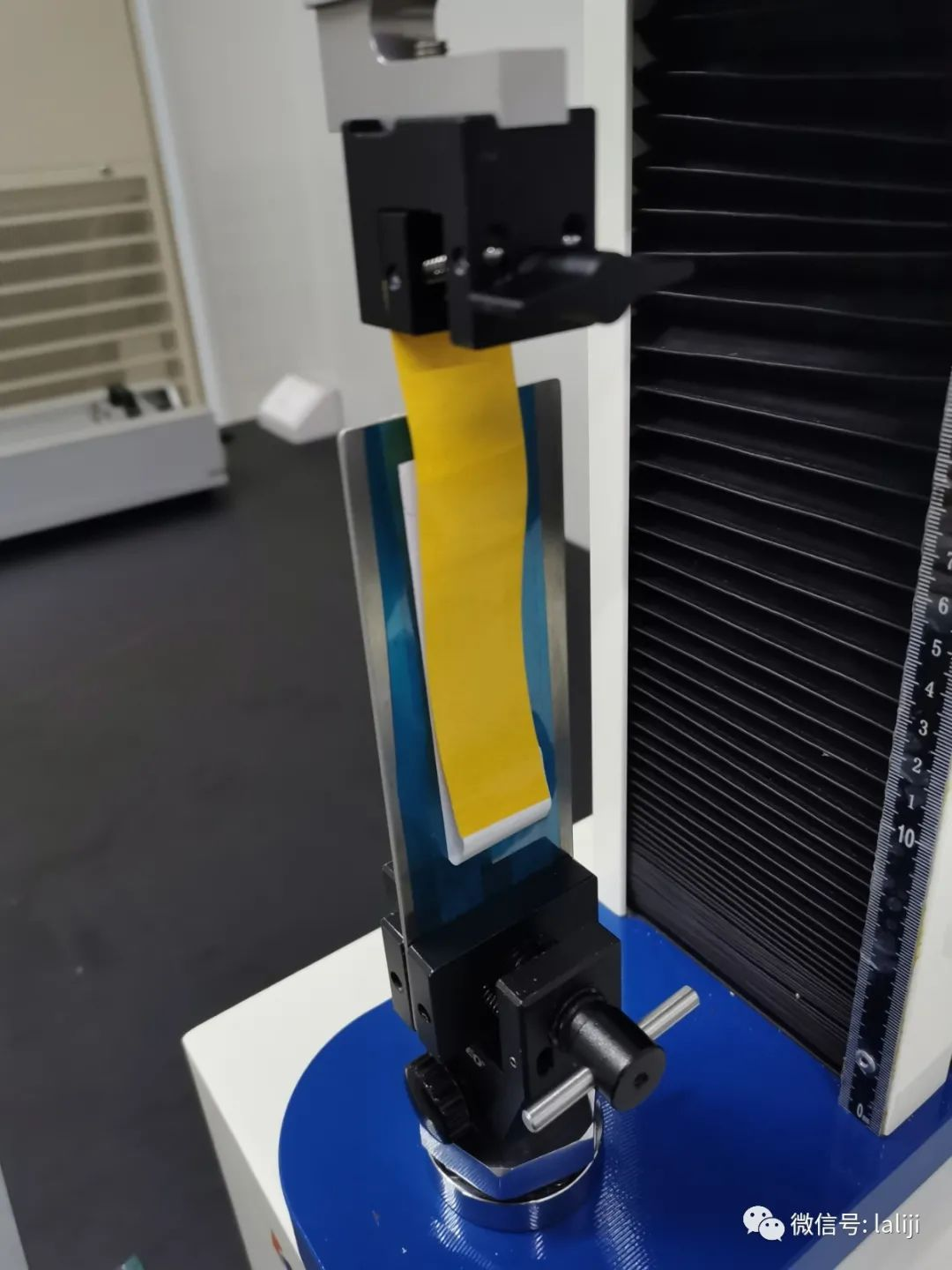

測試方法1：剝離力

離型膜剝離力實驗所需儀器及步驟儀器及試樣：KJ-1065A剝離力實驗機(jī)：離型膜的剝離力測試；操作步驟：

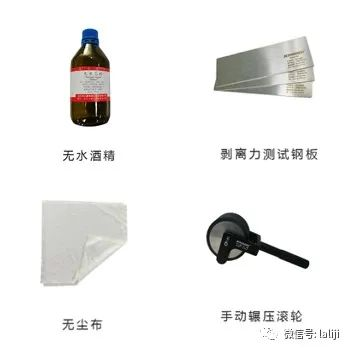

平整無皺褶，無污染的測試樣品，樣品必須放置在溫度23℃±2℃濕度50%RH±5%的環(huán)境24小時以上，≥99.7%無水乙醇或者其他溶劑，標(biāo)準(zhǔn)滾輪，取樣刀，無塵布或無塵紙，測試鋼板。

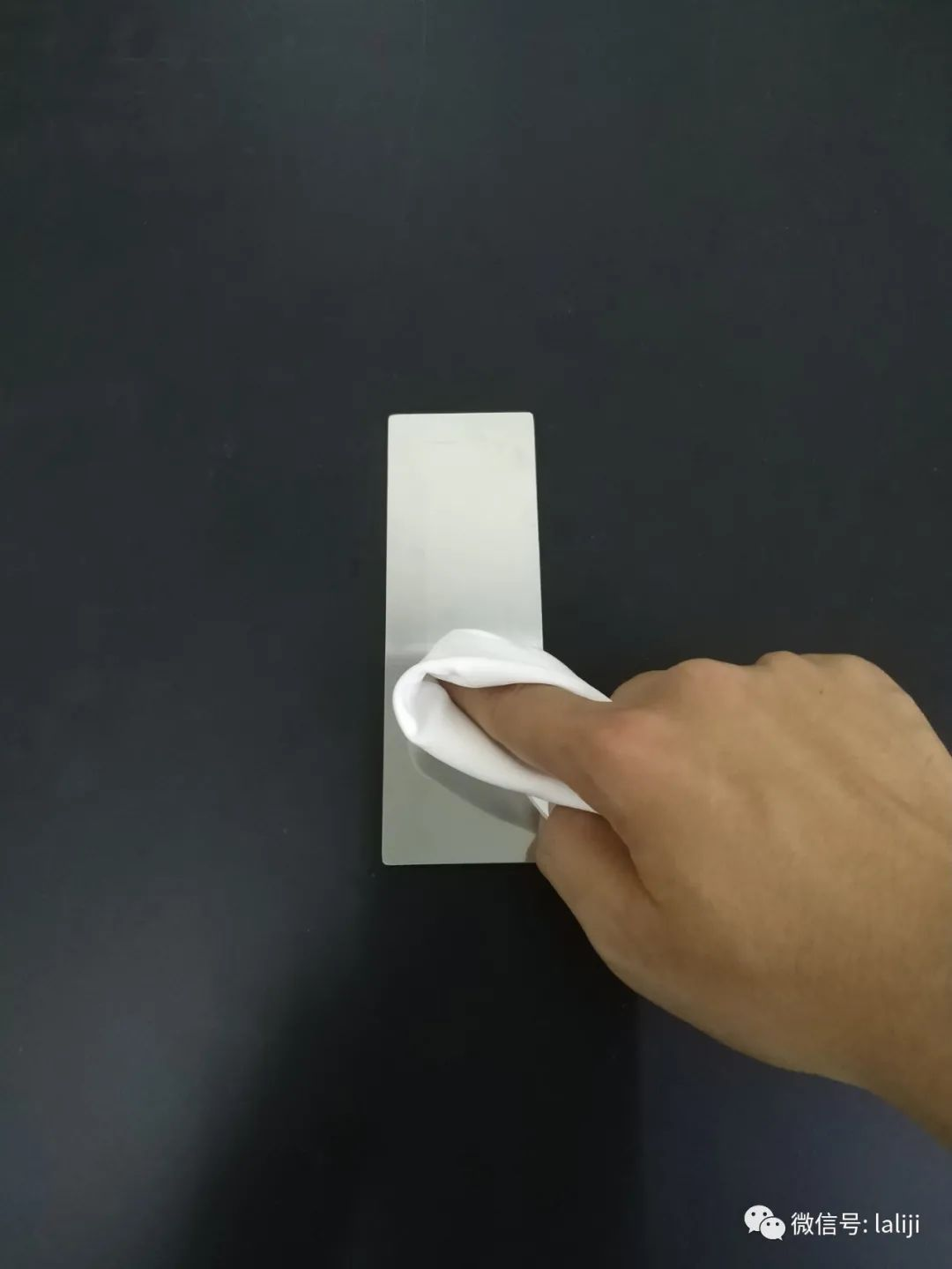

2、清洗鋼板

用無塵布與無水乙醇擦凈鋼板，放置10min后使

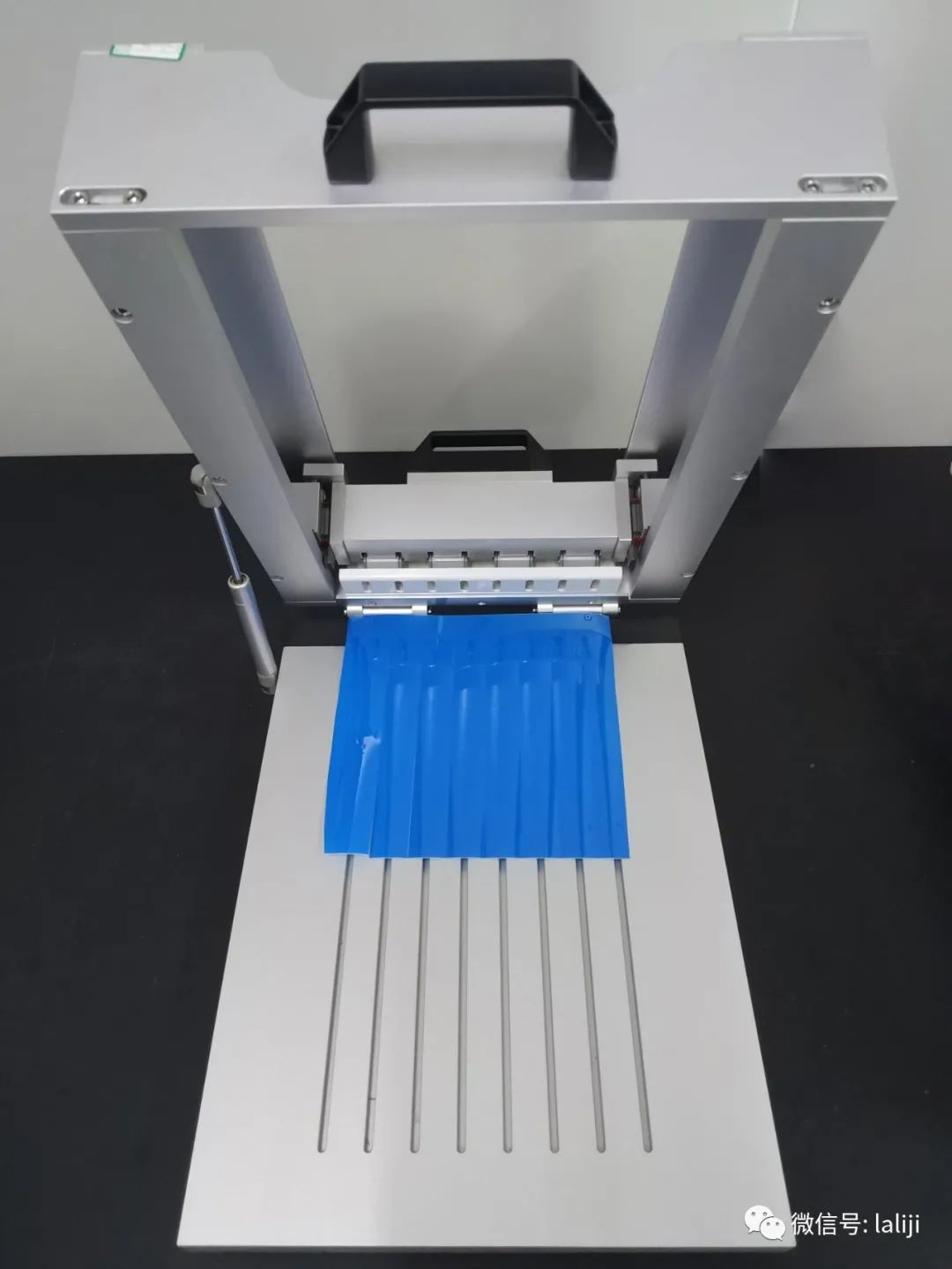

3、裁取

用裁切工具取出標(biāo)準(zhǔn)寬度樣條，長度約300mm，切口平直干凈，一個樣品至少3個樣條。

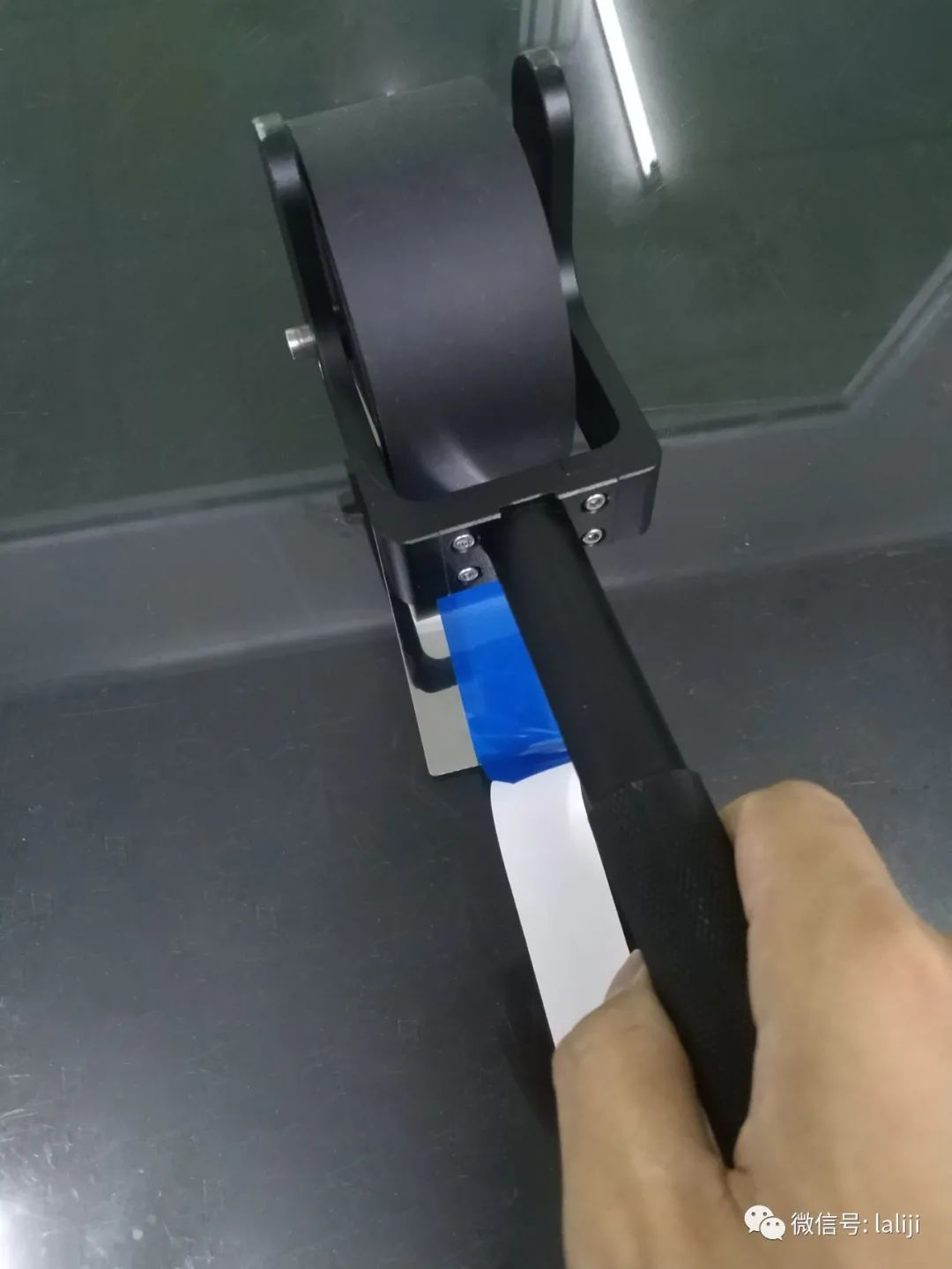

4、碾壓

用碾壓滾輪以標(biāo)準(zhǔn)速度在試驗樣勻速來回碾壓標(biāo)準(zhǔn)次數(shù)，測試樣品與試驗板粘合處不允許右氣泡存在，速度與次數(shù)請參考標(biāo)準(zhǔn)附件。

5、放置

在自然狀態(tài)放置20分鐘或者根據(jù)客戶要求放置。

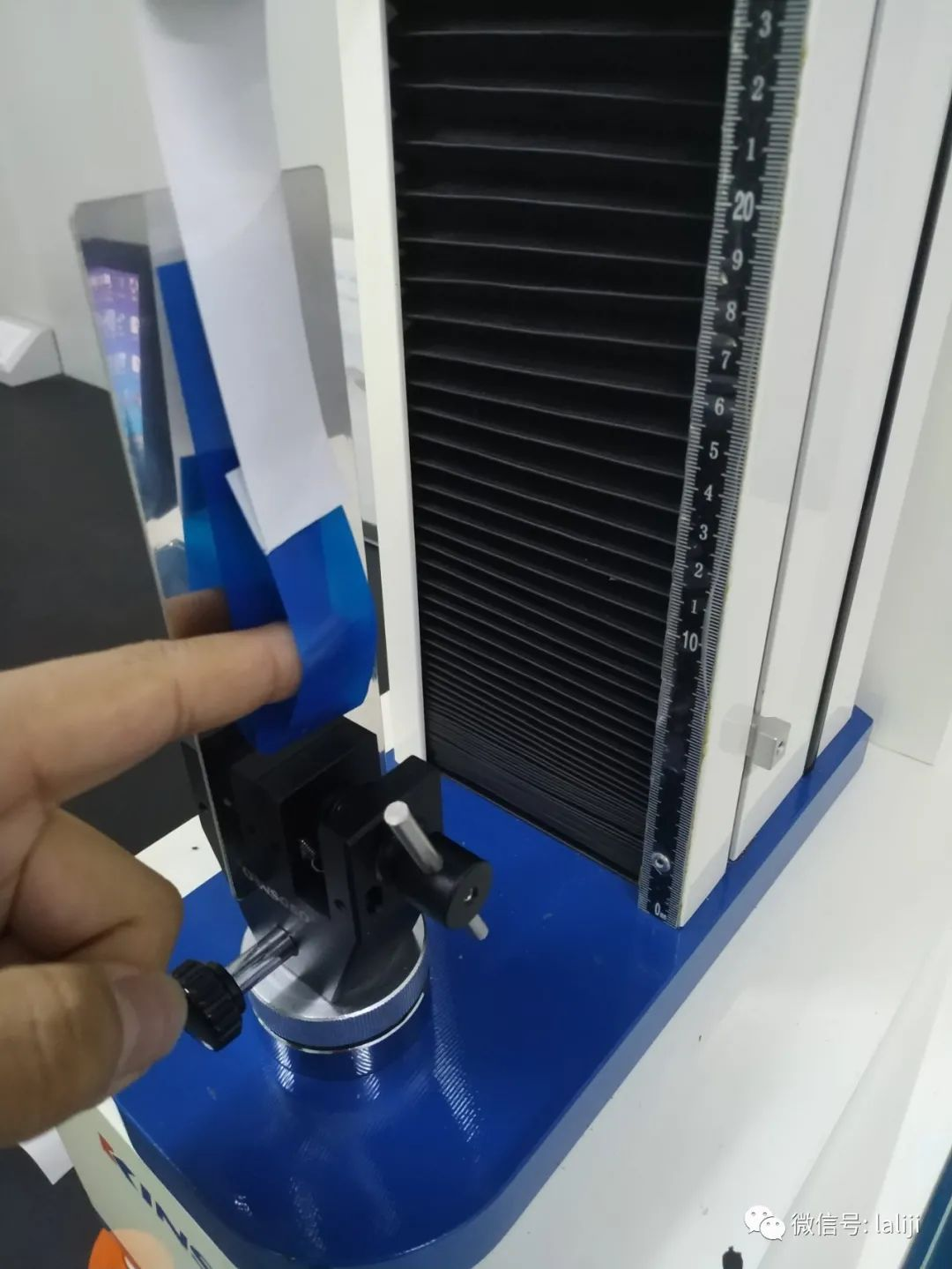

6、夾持

將試樣裝入測試夾具內(nèi)，樣品必須前后平行，夾持好樣品后必須保證樣條松弛，不受力、接近材料自重。

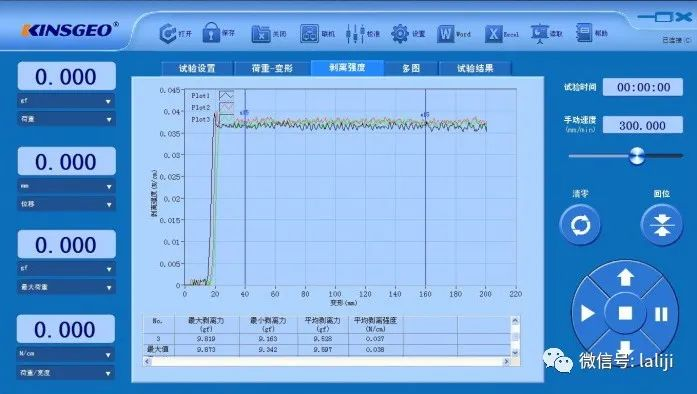

7、測試

點(diǎn)擊開始測試，進(jìn)入測試狀態(tài)，測試完成后儀器自動停止機(jī)保存結(jié)果。

測試方法2：離型力

離型膜離型力實驗所需儀器及步驟儀器及試樣：KJ-1065A離型力實驗機(jī)：離型膜的離型力測試；操作步驟：

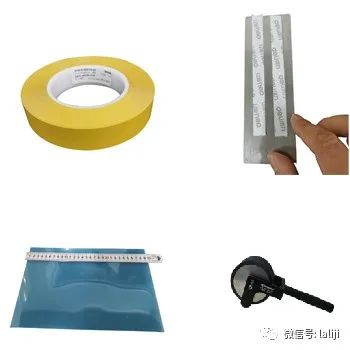

1、準(zhǔn)備

平整無皺褶，無污染的測試樣品（約A4大?。?，樣品必須放置在溫度23℃±2℃濕度50%RH±5%的環(huán)境24小時以上，實驗材料標(biāo)準(zhǔn)膠帶（常用德薩7475，取約150mm長），標(biāo)準(zhǔn)滾輪，取樣刀，鋼板，雙面膠。

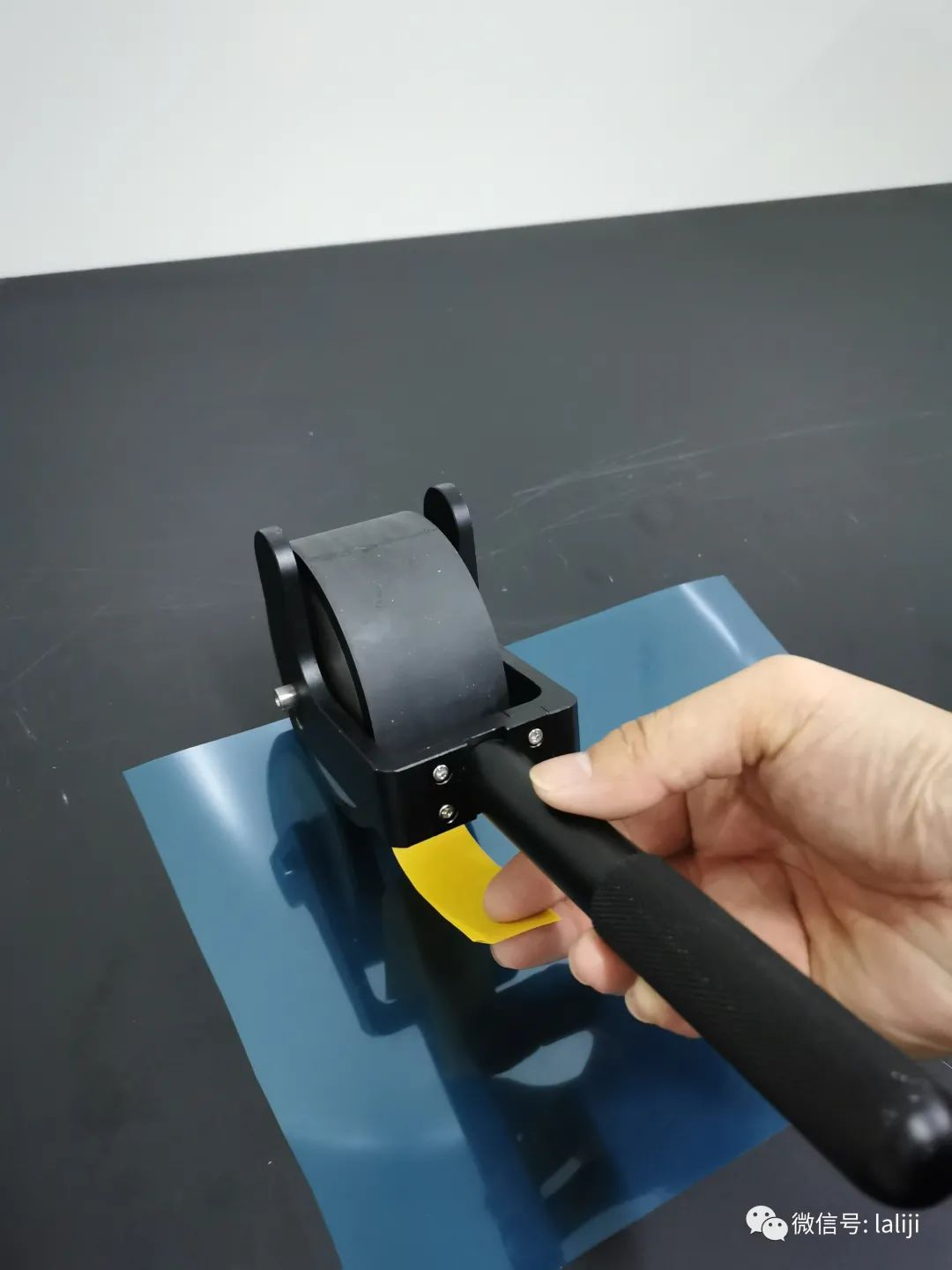

2、碾壓

用碾壓滾輪以標(biāo)準(zhǔn)速度在試驗樣勻速來回碾壓標(biāo)準(zhǔn)次數(shù)，試驗材料與測試樣品粘合處不允許右氣泡存在，速度與次數(shù)請參考標(biāo)準(zhǔn)附件。

3、裁取

用裁切工具取出標(biāo)準(zhǔn)寬度樣條，長度約300mm，切口平直干凈，一個樣品至少3個樣條。

4、放置

在自然狀態(tài)放置20分鐘或者根據(jù)客戶要求放置。

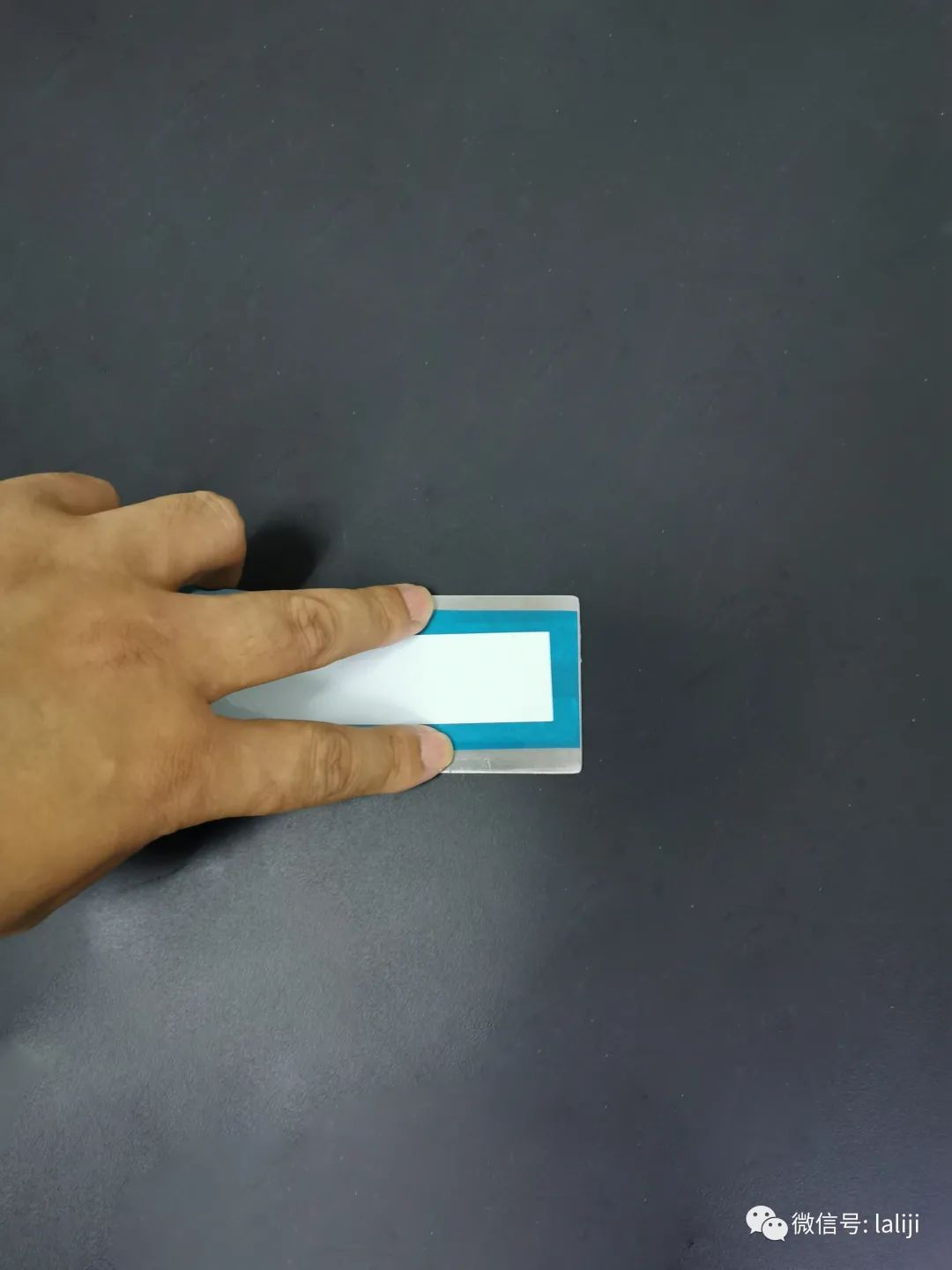

5、粘接

將標(biāo)準(zhǔn)膠帶粘結(jié)延長，同時用雙面膠貼至鋼板背面，不能觸碰測試區(qū)域。

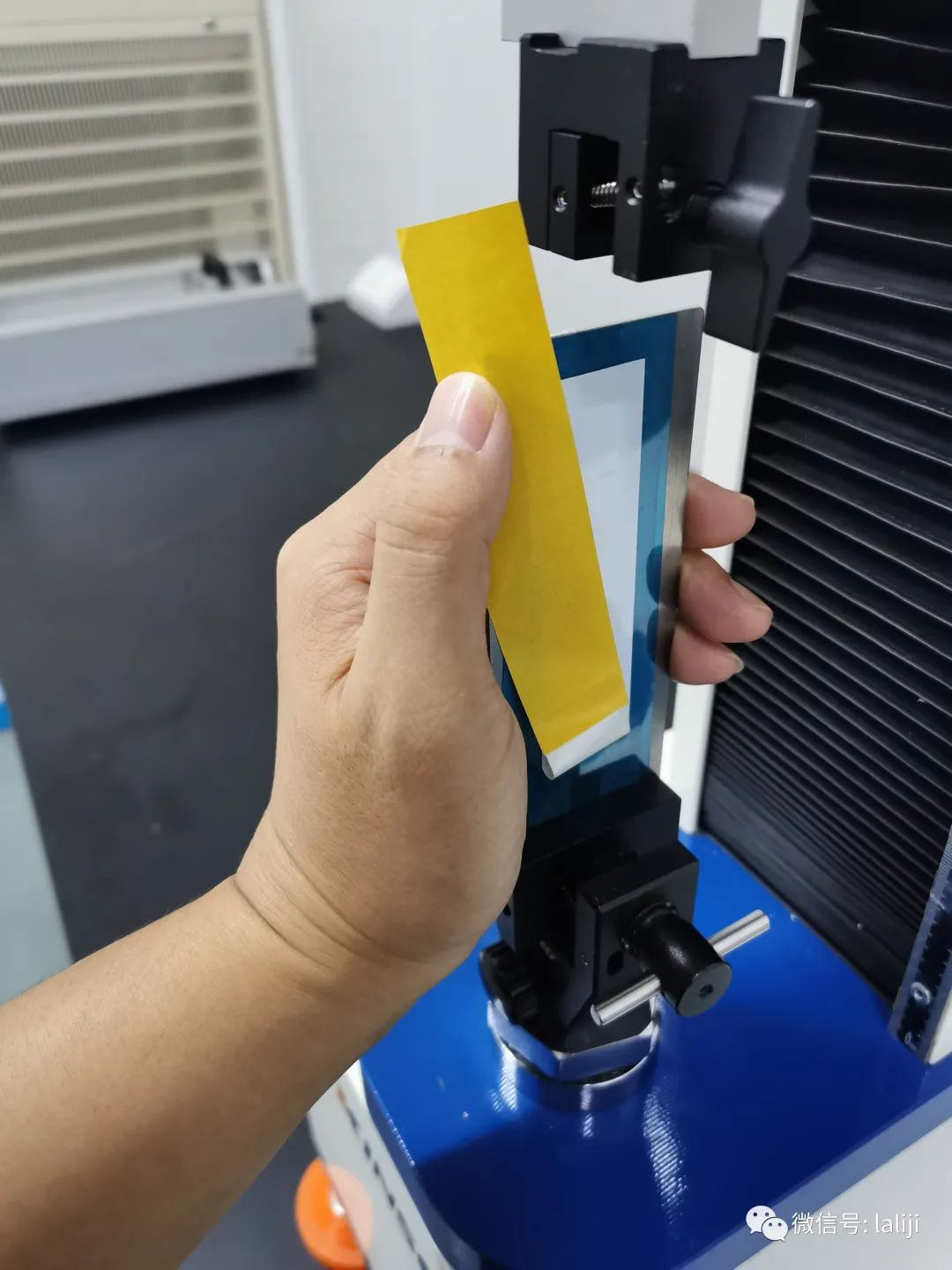

6、夾持

將已制好的樣品裝入測試夾具內(nèi)，樣品必須前后平行，夾持好樣品后必須保證樣條松弛，不受力、接近材料自重。

7、測試

點(diǎn)擊開始測試，進(jìn)入測試狀態(tài)，測試完成后儀器自動停止機(jī)保存結(jié)果。

END

廣東·東莞·萬江莫屋第二工業(yè)區(qū)致富路2號

聯(lián)系人：15817797557譚先生

聯(lián)系人：13925540756盤先生

精選留言

用戶設(shè)置不下載評論
